将军破碎锤 GHH210

产品参数:

主机重量(kg)	3550
总重量(kg)	6814
规格（mm）（长x宽x高）	3660x864x1965
驱动压力（bar）	240-280
驱动流量（L/Min）	290-350
频率（bmp）	100-180
后缸气压（bar）	25-28
蓄能器气压(bar)	55-60
适配挖机（ton）	65-100
冲击功（J）	22400-23500

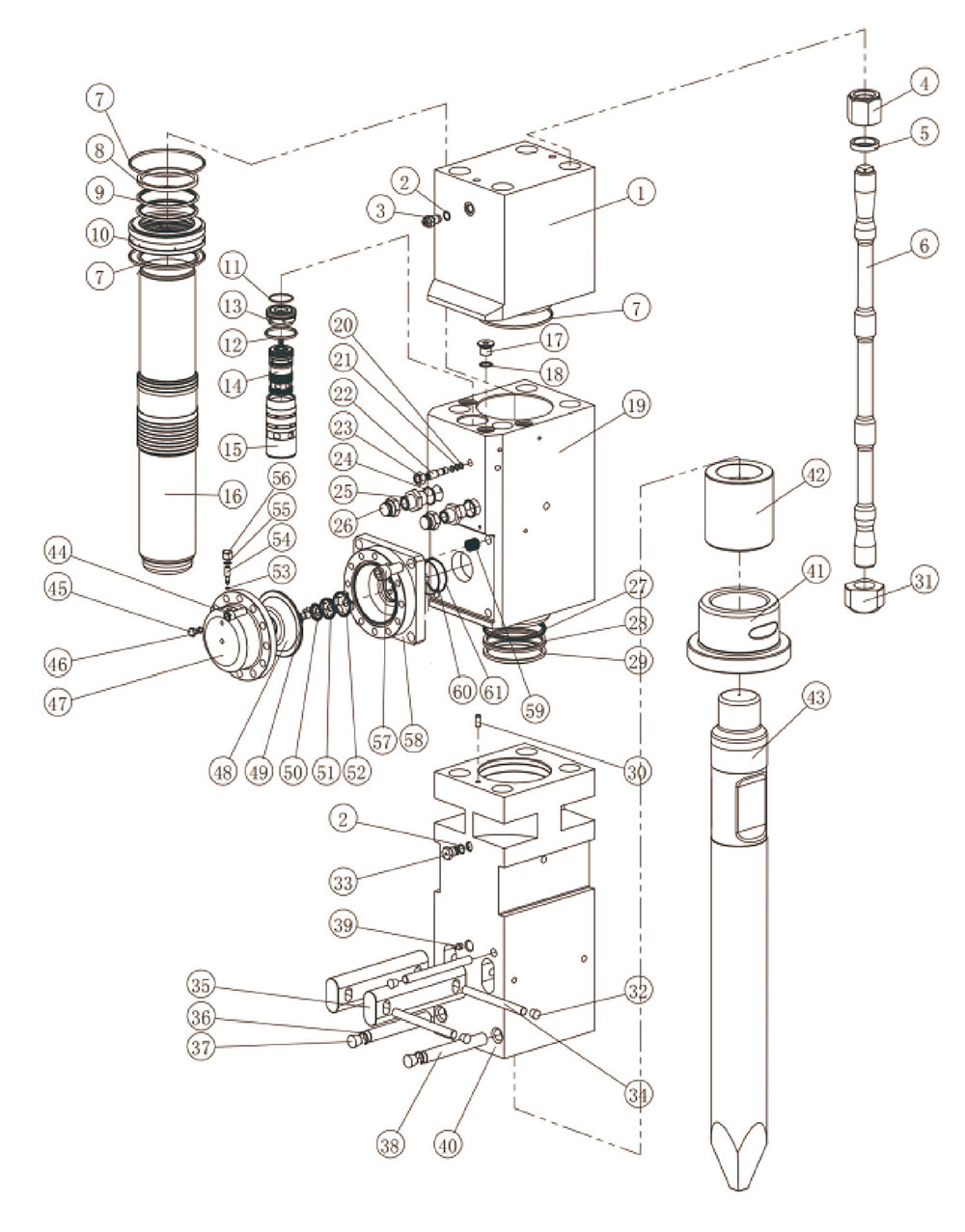

内部结构

总参数表

序号	零件编号	零件名称	数量
1	6.140.01.0001	后缸Back Head	1
2	1BP18	O型圈O-Ring	2
3	2.08.0052	氮气阀B/H Charging Valve	1
4	6.140.01.0005	后螺母Through Bolt Hex.Nut	4
5	6.140.01.0004	垫片Washer	4
6	6.140.01.0002	贯穿螺栓Through Bolt	4
7	1BG180	O型圈O-Ring	3
8	2.08.0085	气封Gas Seal	1
9	2.08.0086	斯特封Step Seal	2
10	6.140.01.0007	固定器Seal Retainer	1
11	1BG55	O型圈O-Ring	1
12	1BG70	O型圈O-Ring	1
13	2.08.0068	阀盖Valve Cap	1
14	2.08.0069	阀芯Valve	1
15	2.08.0070	阀套Valve Sleeve	1
16	6.140.01.0008	活塞Piston	1
17	2.08.0025	窝头塞Plug	3
18	1BP24	O型圈O-Ring	3
19	6.140.01.0006	中缸Cylinder	1
20	T3P11	挡圈Back-up Ring	2
21	1BP11	O型圈O-Ring	1
22	2.08.0070	调频阀螺杆Valve Adjuster	1
23	2.08.0071	调频阀螺母Valve Adjuster Nut	1
24	1BP24	O型圈O-Ring	2
25	2.08.0053	对丝接头Adapter	2
26	2.08.0055	对丝螺帽Adapter Cap	2
27	2.08.0087	缓冲封Buffer Seal	1
28	2.08.0088	主油封U-Packing	1
29	2.08.0089	尘封Dust Seal	1
30	6.140.01.0018	定位销Knock Pin	2
31	6.140.01.0003	前螺母Through Bolt Rd.Nut	4
32	6.140.01.0019	扁销止退销胶堵Rubber Plug	3
33	2.08.0054	排气阀Discharge Valve	1
34	6.140.01.0017	止退销Stop Pin	3
35	6.140.01.0015	扁销Flat pin	2
36	2.08.0079	卡簧Snap Ring	2
37	2.08.0080	外套止退销胶堵Rubber Plug	2
38	2.08.0077	外套销Stop Pin	2
39	2.08.0082	黄油嘴Grease Nipple	1
40	6.140.01.0009	前缸Front Head	1
41	6.140.01.0012	外套Front Cover	1
42	6.140.01.0014	内套Ring Bush	1
43	6.140.01.0010	钎杆Tool	1
44	2.08.0089	蓄能器盖螺栓Bolt	12
45		堵头Plug	p
46		O型圈O-Ring	1
47		蓄能器盖Acc.Cover	1
48		皮碗Acc.Diaphragm	1
49		蓄能器支撑螺栓Bolt	1
50		蓄能器支撑A Acc.Holder(A)	1
51		蓄能器支撑B Acc.Holder(B)	1
52		蓄能器支撑C Acc.Holder(C)	1
53		O型圈O-Ring	1
54		蓄能器调节阀Acc.Charging Valve	1
55		O型圈O-Ring	1
56		蓄能器调节阀螺帽Acc.Charging Valve cover	1
57		蓄能器总成安装螺栓Bolt	4
58		蓄能器体Acc.Body	1
59	2.08.0081	钢丝螺套Wide Thread Inserts	4
60	1BG80	O型圈O-Ring	1
61	T4G80	挡圈Back-up Ring	1

型号	GHH175	GHH195	GHH200	GHH210
主机重量(kg)	1924	2663	3109	3550
总重量(kg)	3857	4841	5660	6814
规格（mm）（长x宽x高）	3184x764x1670	3420x764x1635	3510x805x1795	3660x864x1965
驱动压力（bar）	180-210	220-260	240-260	240-280
驱动流量（L/Min）	200-260	220-290	280-340	290-350
频率（bmp）	200-350	120-200	120-200	100-180
后缸气压（bar）	18-22	22-25	25-28	25-28
蓄能器气压(bar)	55-60	55-60	55-60	55-60
适配挖机（ton）	35-40	45-60	55-75	65-100
冲击功（J）	13600-14200	18500-19900	20600-21800	22400-23500
